قينغداو هواشيدا خط طلاء 3PE عالي الدقة هو نظام طلاء محترف مضاد للتآكل مصمم لأنابيب الصلب DN114mm - DN1020mm.هذا الخط يحتوي على نظام تغذية الجاذبية للسيطرة على المواد الدقيقة (+/-0.5 ٪) ، مراقبة درجة الحرارة متعددة النقاط ، التحكم في درجة الحرارة في الحلقة المغلقة ، تحديد دقة الشفاه المقطعة (1-3 ملم) ، خيار قياس سمك الليزر ، تكامل صارم لمراقبة الجودة ،توفير جودة طلاء موثوق بها لخطوط أنابيب النفط والغاز عالية المواصفات، أنابيب البنية التحتية الحيوية، ومشاريع نقل المياه الكبيرة، والمشاريع التي تتطلب متطلبات صارمة لتسامح الطلاء.
مع 160 كيلوواط PE طحن و 500 كيلوواط التدفئة المتوسطة التردد، هذا النظام هو الأمثل لأوروبا وأمريكا الشمالية واليابان، ومشاريع عالية المواصفات، أسواق خطوط الأنابيب البنية التحتية الحرجة.مدعومة بأكثر من 20 سنة من الخبرة في التصنيع منذ عام 2003، مع 58 براءة اختراع، و 50+ من التثبيتات الناجحة في جميع أنحاء العالم، توفر هواشيدا التشغيل المستقر، وتكلفة الصيانة المنخفضة، وجودة الطلاء التي تلبي المعايير الدولية.

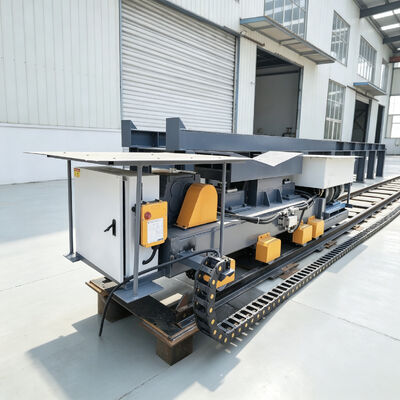

المعدات الرئيسيةالقائمة والمواصفات
| لا، لا، لا | الاسم | المواصفات |
| أ - معدات تنظيف السطح | ||
| 1 | ناقلات أنابيب الفولاذ | سرعة قابلة للتعديل والزاوية، تحميل الأنابيب وتفريغها بقيادة PLC |
| 2 | آلة التفجير | |
| 3 | جهاز جمع الغبار من الأعاصير | إزالة غبار الأعاصير عالية الكفاءة |
| 4 | جهاز جمع الغبار من غلاف الكربون | |
| 5 | مروحة طرد مركزي | |
| 6 | نظام التحكم بـ PLC | التحكم التلقائي في الخط |
| ب - معدات الطلاء | ||

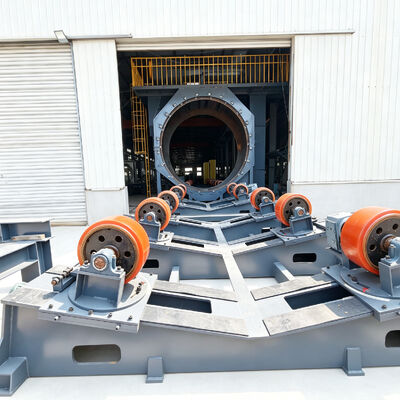

| 1 | ناقل الأنابيب المدارية | سرعة و زاوية قابلة للتعديل |
| 2 | آلة التدفئة بالدخول | |
| 3 | جهاز رش المسحوق | سمك الرش 80-800μm |
| 4 | أوتوماتيك إطعام و مجفف | |
| 5 | محفز SJ-PE | |
| 6 | محفز SJ-AD | |
| 7 | أمقطوعة الطحن اللاصقالعفن | فولاذ الجودة العالية |
| 8 | طواحين ورق بي إييموتالعفن | الصلب المقطر عالي الجودة |
| 9 | أجهاز طلاء الصفائح اللاصقة/PE | عجلة الضغط مع طبقة السيليكون والتبريد الداخلي |
| 10 | حماية البيئة معدات التهوية | |
| 11 | معدات التبريد | |
| (ج)معدات المنصة | ||
| 1 | منصة أنابيب الفولاذ | جودة عالية |
| د.معدات القناة | ||
| 1 | آلة تحرير البروتين | قرص فرشاة فولاذي |
| 2 | آلات الرفع والدوران الهيدروليكية | لرفع وتحويل الأنابيب |
| 3 | معدات هيدروليكية | |
1يصل نظام التغذية الجاذبية إلى دقة جرعة المواد +/- 0.5٪ لسمك الطلاء الدقيق
2مراقبة درجة حرارة الأشعة تحت الحمراء متعددة النقاط تضمن تسخين موحد عبر محيط الأنابيب
3تحكم درجة حرارة الحلقة المغلقة يحافظ على درجة حرارة تجميد FBE ضمن +/-5 درجة مئوية
4تعديل دقة الشفاه (1-3mm) يسمح بتعديل دقيق لملف سمك الطلاء PE
5خيار قياس سمك الليزر يوفر مراقبة جودة الطلاء في الوقت الحقيقي
يتضمن خط معالجة الطلاء المضاد للتآكل:
عملية الطلاء:طلاء 3PE الأمثل لمواصفات خطوط أنابيب النفط والغاز
تسلسل عملية 3PE القياسي:
تحميل الأنابيب -> انفجار الطلقات الخارجية (Sa 2.5) -> تطهير الهواء الداخلي للأنابيب
-> غطاء نهاية الأنابيب -> تسخين الترددات المتوسطة (~ 200 درجة مئوية)
-> رش مسحوق إيبوكسي FBE -> طحن وتغليف اللاصق AD
-> صب الـ PE وتغليفها -> تبريد الرذاذ بالماء -> قطع المفاصل
-> PE النهاية محفوفة -> اكتشاف العطلة -> الانتهاء من تفريغ الأنابيب
مصممة لقطر الأنابيب من DN114mm - DN1020mm وطول الأنابيب القياسية من 6-15 متر (12m القياسية)هذا خط طلاء 3PE الكامل يدمج جميع محطات العملية من التحميل إلى التفتيش النهائيتتضمن متطلبات المرافق إمدادات الطاقة ثلاثية المراحل مع تحديد حجم المحول عند الطاقة المثبتة x 1.2 (حساب المعدات المساعدة مثل الرافعات والإضاءة) ،مياه التبريد عند 26-30 م3/ساعة (<=20 درجة مئوية)، > = 0.3MPa) ، والهواء المضغوط عند 6 m3/min (> 0.5MPa).

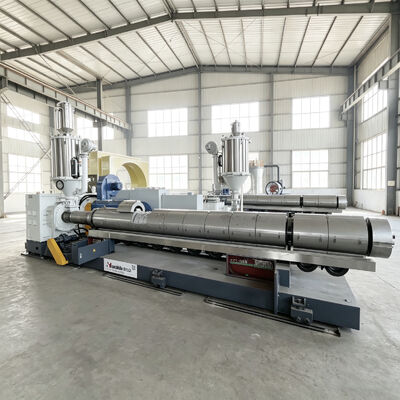

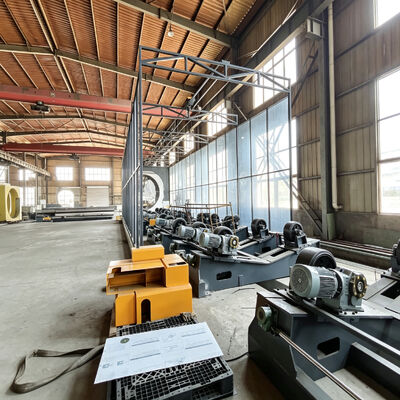

يبدأ تسلسل الإنتاج مع آلة رصاصة خارجية ، 90kw ، sa 2.5 درجة ، ملف تعريف مرساة 50-90um (Sa 2.5 درجة ، 50-90um ملف تعريف مرساة) ، تليها التدفئة المتوسطة التردد 500kW,لفائف من النوع C، وتدفئة تبريد المياه النقية إلى ~ 200 درجة مئوية.الحد الأقصى للإنتاجية 100 كجم/ساعة للصمغ و SJ-120/30 عالية الكفاءة محرك طحن الزناد الواحد، 160 كيلوواط ، أقصى طاقة 600 كجم / ساعة للبولي إيثيلين ، وكلاهما مع 38CrMoAlA مسامير نتريد (0.4-0.7mm عمق النتريد ، > HV740 صلابة).
يحتوي محطة FBE على رذاذ كهربائي ثابت متعدد البنادق مع (n + 1) × 2 إضافية ومعدل استرداد مسحوق > 95٪.يتم إدارة التحكم في العملية بواسطة PLC المعترف بها دوليا مع HMI الصناعية 10 بوصةتتضمن علامات VFD خيارات معترف بها دوليًا مع مكونات التحكم الكهربائية الصناعية.التبريد يستخدم نظام إطفاء رذاذ الماء، والانحناء النهائي عن طريق سكين القشرة الدوارة (~ 40 ثانية / أنبوب مع تغطية ورق الكرافت) ، والفحص النهائي يشمل الكشف عن فترة العطلة عالية الجهد وقياس السماكة.
يتطلب الخط 4-5 عاملين وارتفاع ورشة العمل الحد الأدنى من 9 أمتار للتكوينات ذات القطر الكبير.يتم توفير تصميم تخطيط مصنع مجاني وتوجيه الهندسة المدنية كجزء من الحل الكامل.
خط الطلاء هذا مناسب خصيصاً:
• خطوط أنابيب النفط والغاز ذات المواصفات العالية، خطوط أنابيب البنية التحتية الحيوية، مشاريع نقل المياه الكبرى، المشاريع التي تتطلب متطلبات صارمة لتسامح الطلاء
• خطوط أنابيب نقل وتوزيع النفط والغاز
• أنابيب المياه والصرف الصحي البلدية
• أنابيب عملية مصنع الكيماويات
• خطوط أنابيب التعدين ونقل السماد
السوق المستهدفة:أوروبا، أمريكا الشمالية، اليابان، مشروعات عالية المواصفات، أنابيب البنية التحتية الحيوية
البلدان المصدرة:روسيا، الإمارات العربية المتحدة، السعودية، إيران، أوزبكستان، كازاخستان، نيجيريا، جنوب أفريقيا، الهند، تايلاند
تم تصميم هذه المعدات وتصنيعها وفقًا لما يلي:
•إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.
•DIN 30670
•ISO 21809-1
•ISO 8501-1 (Sa 2.5)
يمكن تكوين جميع معايير الطلاء (FBE >=150um ، AD >=170um ، PE 3.3-4.2mm لكل GB / T 23257-2017) لتلبية خطط التفتيش والاختبار الخاصة بالمشروع (ITP). يتم حساب سمك الطلاء حسب الصيغة:وزن الطلاء = مساحة السطح × سمك × كثافة المادة.
لماذا تختار " تشينغداو هواشيدا " ؟
الابتكار هو جوهر هوية تشينغداو هواشيدا، مع 58 براءة اختراع، و 38 براءة اختراع نموذج فائدة، و 38 حقوق تأليف البرمجيات التي تظهر التقدم التكنولوجي المستمر.إحدى الابتكارات الملحوظة هي جهاز التركيز الذي ينتظر الحصول على براءة اختراع لإنتاج الأنابيب المعزولة مسبقًا، والذي يزيل مشاكل الغرابة التي تعاني منها العديد من الأنظمة المتنافسة - وهي مشكلة تسبب مباشرة نفايات المواد ورفض الجودة.تكنولوجيا المسامير النتريدية عالية الكفاءة للشركة (مواد 38CrMoAlA)، 0.4-0.7mm عمق النترات، >HV740 صلابة) يوفر 30٪ أعلى الناتج في نفس استهلاك الطاقة مقارنة بالمسامير القياسية، وخفض مباشرة تكاليف التشغيل للعملاء.
تأسست في عام 2003 ومقرها الرئيسي في حديقة صناعية مساحتها 33000 متر مربع في تشينغداو، وتأتي تكنولوجيا "هواشيدا" الأساسية من ألمانيا،تعزز من خلال شراكات البحث والتطوير مع جامعة بكين للتكنولوجيا الكيميائيةجامعة تشينغداو للعلوم والتكنولوجيا، وجامعة تشينغداو للتكنولوجيا. وتوظف الشركة أكثر من 100 محترف بما في ذلك 4 مهندسين كبار و 15 فني هندسة الميكانيكا.على الصعيد العالمي، تم تصدير المعدات إلى روسيا والإمارات العربية المتحدة والمملكة العربية السعودية وإيران وأوزبكستان وكازاخستان ونيجيريا وجنوب أفريقيا والهند وتايلاند،مع قاعدة إنتاج في أوزبكستان وشراكة مع Solution Berg Pipes في السعوديةلخطوط أنابيب النفط والغاز ذات المواصفات العالية، خطوط أنابيب البنية التحتية الحيوية، ومشاريع نقل المياه الكبرى، والمشاريع ذات متطلبات صارمة لتسامح الطلاء،هذه الثقافة من الابتكار تعني المعدات التي تتضمن أحدث التقدم التكنولوجي، مما يوفر كفاءة أعلى، جودة أفضل، وانخفاض تكلفة الملكية الإجمالية.
