خط أنابيب الغبار التعدين 3PE طلاء آلة مقاومة للاستخدام خط أنابيب نقل الألغام

خط طلاء 3PE لخط أنابيب طين التعدين Qingdao Huashida هو نظام طلاء احترافي مضاد للتآكل مصمم لأنابيب الصلب DN114mm - DN1020mm. يتميز هذا الخط بطبقة علوية سميكة جدًا من البولي إيثيلين للحماية الميكانيكية، وتركيبة طلاء مقاومة للصدمات، وبناء قوي لبيئات التعدين، وتقنية طلاء مثبتة للخدمة الشاقة، مما يوفر جودة طلاء موثوقة لنقل طين مناجم الفحم، وخطوط أنابيب مركزات المعادن، وخطوط التخلص من المخلفات، وخطوط أنابيب تجفيف التعدين، وأنابيب مصانع معالجة المعادن.

مع جهاز بثق البولي إيثيلين بقدرة 280 كيلو واط وتسخين التردد المتوسط بقدرة 1000 كيلو واط، تم تحسين هذا النظام لسوق شركات التعدين ومشغلي معالجة المعادن في الصين وأستراليا وأفريقيا وأمريكا الجنوبية. مدعومًا بأكثر من 20 عامًا من الخبرة التصنيعية منذ عام 2003، مع 58 براءة اختراع، وأكثر من 50 عملية تثبيت ناجحة في جميع أنحاء العالم، تضمن Huashida التشغيل المستقر، وتكلفة الصيانة المنخفضة، وجودة الطلاء التي تلبي المعايير الدولية.



3. مثبتة في مشروع خط أنابيب مياه كبير في جنوب أفريقيا DN508-2540mm (2025)

4. طلاء الإيبوكسي الداخلي الاختياري يلبي معيار مياه الشرب GB/T 17219

5. خيارات 2PE/3PE فعالة من حيث التكلفة لمشاريع أنابيب المياه البلدية والصرف الصحي

صور مفصلة

العمليات التكنولوجية

طلاء 3PE محسّن لمواصفات أنابيب النفط والغاز

تسلسل عملية 3PE القياسي:تحميل الأنبوب -> السفع الخارجي بالخردق (Sa 2.5) -> تنفيس الهواء الداخلي للأنبوب

-> تغطية نهاية الأنبوب -> التسخين بالتردد المتوسط (~200 درجة مئوية)

-> رش مسحوق الإيبوكسي FBE -> بثق ولف المادة اللاصقة AD
-> بثق ولف البولي إيثيلين -> تبريد بالرش المائي -> قطع الوصلة
-> شطف نهاية البولي إيثيلين -> اكتشاف الثقوب -> تفريغ الأنبوب النهائي
3. التكوين الرئيسي

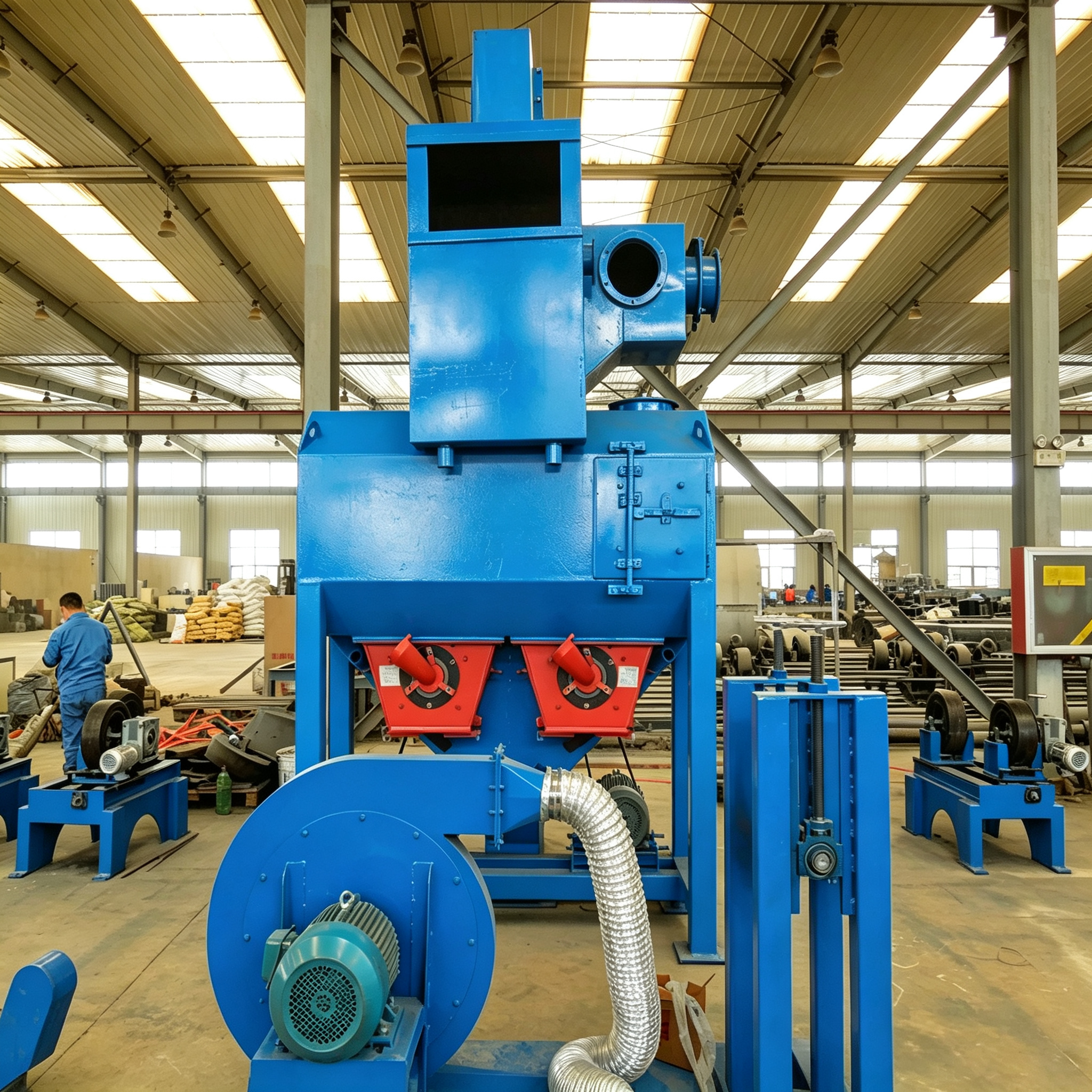

تم تصميم خط الإنتاج هذا ليتعامل مع نطاق قطر الأنابيب من DN114mm إلى DN1020mm، ويستوعب أطوال الأنابيب القياسية من 6 إلى 15 مترًا (12 مترًا قياسيًا). يبدأ الخط بالسفع الخارجي بالخردق باستخدام آلة السفع الخارجي بالخردق، وعجلتين للسفع بقوة 37 كيلو واط، 350 كجم/دقيقة × 2، درجة Sa 2.5، لتحقيق درجة تنظيف Sa 2.5 وفقًا للمعيار ISO 8501-1 بعمق ملف تعريف الارتساء يتراوح بين 50-90 ميكرومتر.

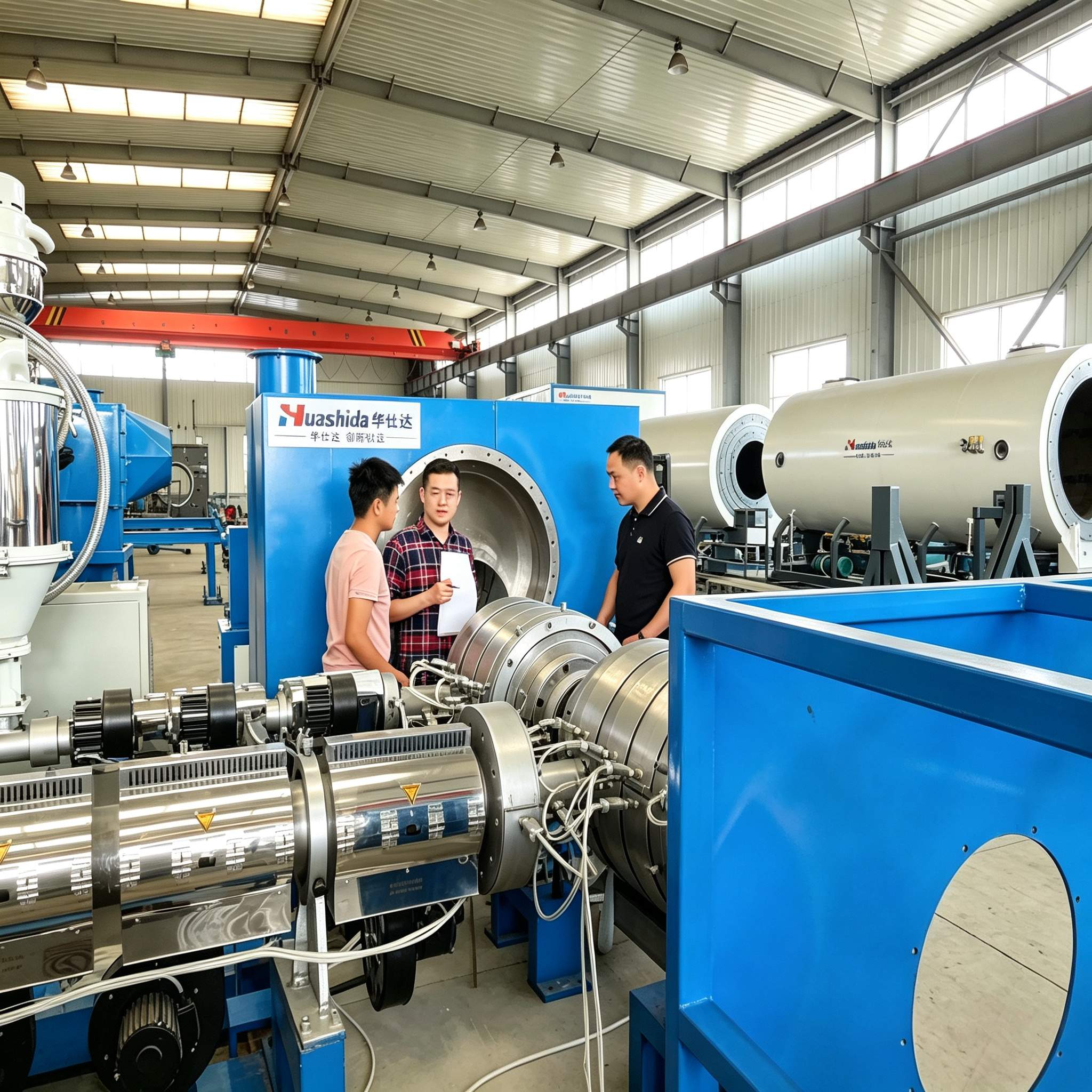

بعد تحضير السطح، يقوم التسخين بالتردد المتوسط بقدرة 1000 كيلو واط، وملف C، والتبريد بالماء النقي بتسخين الأنبوب إلى حوالي 200 درجة مئوية لمعالجة مسحوق FBE. تستخدم عملية الطلاء جهاز بثق ببرغي واحد SJ-65/30، بقوة 45 كيلو واط، بإنتاج أقصى يبلغ 100 كجم/ساعة لتطبيق المادة اللاصقة وجهاز بثق ببرغي واحد SJ-120/33، بقوة 280 كيلو واط، بإنتاج أقصى يبلغ 750 كجم/ساعة لطبقة البولي إيثيلين العلوية. يتميز كلا جهازي البثق ببراغي فولاذية نيتريدية 38CrMoAlA بعمق نيترة يتراوح بين 0.4-0.7 ملم وصلابة تتجاوز HV740.

تستخدم محطة رش FBE رشًا كهروستاتيكيًا متعدد المسدسات بتصميم زائد (n+1)x2، لتحقيق معدل استرداد مسحوق يزيد عن 95%. يتم التحكم في العملية من خلال PLC معترف به دوليًا مع واجهة HMI صناعية مقاس 10 بوصات، تدعم تخزين الوصفات لتغيير القطر بنقرة واحدة. تشمل خيارات VFD علامات تجارية معترف بها دوليًا مع مكونات تحكم كهربائية صناعية. يستخدم التبريد تبريدًا بالرش المائي عند

=0.3 ميجا باسكال بمعدل تدفق 26-30 متر مكعب/ساعة. تستخدم شطف النهاية سكين تقشير دوار يكمل كل نهاية في حوالي 40 ثانية مع تغطية بورق الكرافت. يشمل الفحص النهائي اكتشاف الثقوب عالي الجهد وقياس السماكة. يتطلب الخط 4-5 مشغلين وارتفاع ورشة عمل لا يقل عن 9 أمتار لتكوينات الأقطار الكبيرة.خط الطلاء هذا مناسب بشكل خاص لـ:• نقل طين مناجم الفحم، وخطوط أنابيب مركزات المعادن، وخطوط التخلص من المخلفات، وخطوط أنابيب تجفيف التعدين، وأنابيب مصانع معالجة المعادن

• خطوط أنابيب نقل وتوزيع النفط والغاز

• خطوط أنابيب إمدادات المياه البلدية والصرف الصحي

• أنابيب عمليات المصانع الكيميائية

• خطوط أنابيب التعدين ونقل الطين

السوق المستهدف:

الصين، أستراليا، أفريقيا، أمريكا الجنوبية، شركات التعدين، مشغلو معالجة المعادن

الدول المصدرة: روسيا، الإمارات العربية المتحدة، المملكة العربية السعودية، إيران، أوزبكستان، كازاخستان، نيجيريا، جنوب أفريقيا، الهند، تايلاند

4. الامتثال للمعايير

تم تصميم وتصنيع هذه المعدات وفقًا لـ:•

GB/T 23257-2017

يمكن تكوين جميع معلمات الطلاء (FBE >=150 ميكرومتر، AD >=170 ميكرومتر، PE 3.3-4.2 ملم وفقًا لـ GB/T 23257-2017) لتلبية خطط الفحص والاختبار (ITP) الخاصة بالمشروع. يتم حساب سمك الطلاء وفقًا للصيغة: وزن الطلاء = مساحة السطح × السماكة × كثافة المادة.DIN 30670

يمكن تكوين جميع معلمات الطلاء (FBE >=150 ميكرومتر، AD >=170 ميكرومتر، PE 3.3-4.2 ملم وفقًا لـ GB/T 23257-2017) لتلبية خطط الفحص والاختبار (ITP) الخاصة بالمشروع. يتم حساب سمك الطلاء وفقًا للصيغة: وزن الطلاء = مساحة السطح × السماكة × كثافة المادة.ISO 21809-1

يمكن تكوين جميع معلمات الطلاء (FBE >=150 ميكرومتر، AD >=170 ميكرومتر، PE 3.3-4.2 ملم وفقًا لـ GB/T 23257-2017) لتلبية خطط الفحص والاختبار (ITP) الخاصة بالمشروع. يتم حساب سمك الطلاء وفقًا للصيغة: وزن الطلاء = مساحة السطح × السماكة × كثافة المادة.ISO 8501-1 (Sa 2.5)

يمكن تكوين جميع معلمات الطلاء (FBE >=150 ميكرومتر، AD >=170 ميكرومتر، PE 3.3-4.2 ملم وفقًا لـ GB/T 23257-2017) لتلبية خطط الفحص والاختبار (ITP) الخاصة بالمشروع. يتم حساب سمك الطلاء وفقًا للصيغة: وزن الطلاء = مساحة السطح × السماكة × كثافة المادة.حالات العملاء

التسليم

، نمت شركة Qingdao Huashida Machinery Co., Ltd. على مدى عقدين لتصبح مؤسسة رائدة عالية التقنية متخصصة في معدات مكافحة التآكل والعزل المسبق للأنابيب. يقع مقر الشركة في حديقة صناعية بمساحة 33,000 متر مربع في منطقة Chengyang، تشينغداو، وتدمج البحث والتطوير والتصنيع والتسويق والخدمة العالمية تحت سقف واحد. مع أكثر من 100 موظف بما في ذلك 4 مهندسين كبار، و15 فني هندسة ميكانيكية، و12 متخصصًا في التركيب والتشغيل، تجمع Huashida بين الخبرة الفنية العميقة والخبرة الميدانية العملية.

تمتلك الشركة 58 براءة اختراع، و 38 براءة اختراع للنماذج المفيدة، و 38 حقوق نشر للبرامج، مما يعكس الابتكار المستمر في تكنولوجيا طلاء الأنابيب. تنبع التكنولوجيا الأساسية من ألمانيا، معززة بشراكات البحث والتطوير مع جامعة بكين للتكنولوجيا الكيميائية، وجامعة تشينغداو للعلوم والتكنولوجيا، وجامعة تشينغداو للتكنولوجيا. بالنسبة للعملاء في سوق شركات التعدين ومشغلي معالجة المعادن في الصين وأستراليا وأفريقيا وأمريكا الجنوبية، يعني هذا الوصول إلى التكنولوجيا المصممة في ألمانيا مدعومة بكفاءة التصنيع الصينية والدعم الشامل لما بعد البيع.
